Keine MEP-Räume mehr nötig? LINEAR vereinfacht die Gebäudeerfassung in OpenBIM-Projekten
Wer regelmäßig mit IFC-Modellen arbeitet, kennt das Problem: Bevor eine Gebäudeerfassung oder Heiz- und Kühllastberechnung durchgeführt werden kann, müssen häufig zunächst MEP-Räume im Revit-Modell angelegt werden. Gerade bei IFC-Verknüpfungen ist das jedoch nicht immer problemlos möglich.
Mit LINEAR 26.1 wurde hierfür eine neue Funktion eingeführt, die den OpenBIM-Workflow deutlich vereinfachen kann.
Das Problem: Fehlende oder unvollständige Raumgeometrien
Wie in unserem Artikel „BIM-Archikteturmodell als Grundlage für die TGA-Planung“ bereits behandlet sind viele Architekturmodelle oft unvollständig oder bedürfen für die Erfassung einiges an Nacharbeit. Dies liegt hauptsächlich daran, dass Softwarelösungen wie LINEAR die Räume bisher über die Geometrie – also alle vorhandenen Bauteile und Linien - erfasst haben.
Die neue Lösung

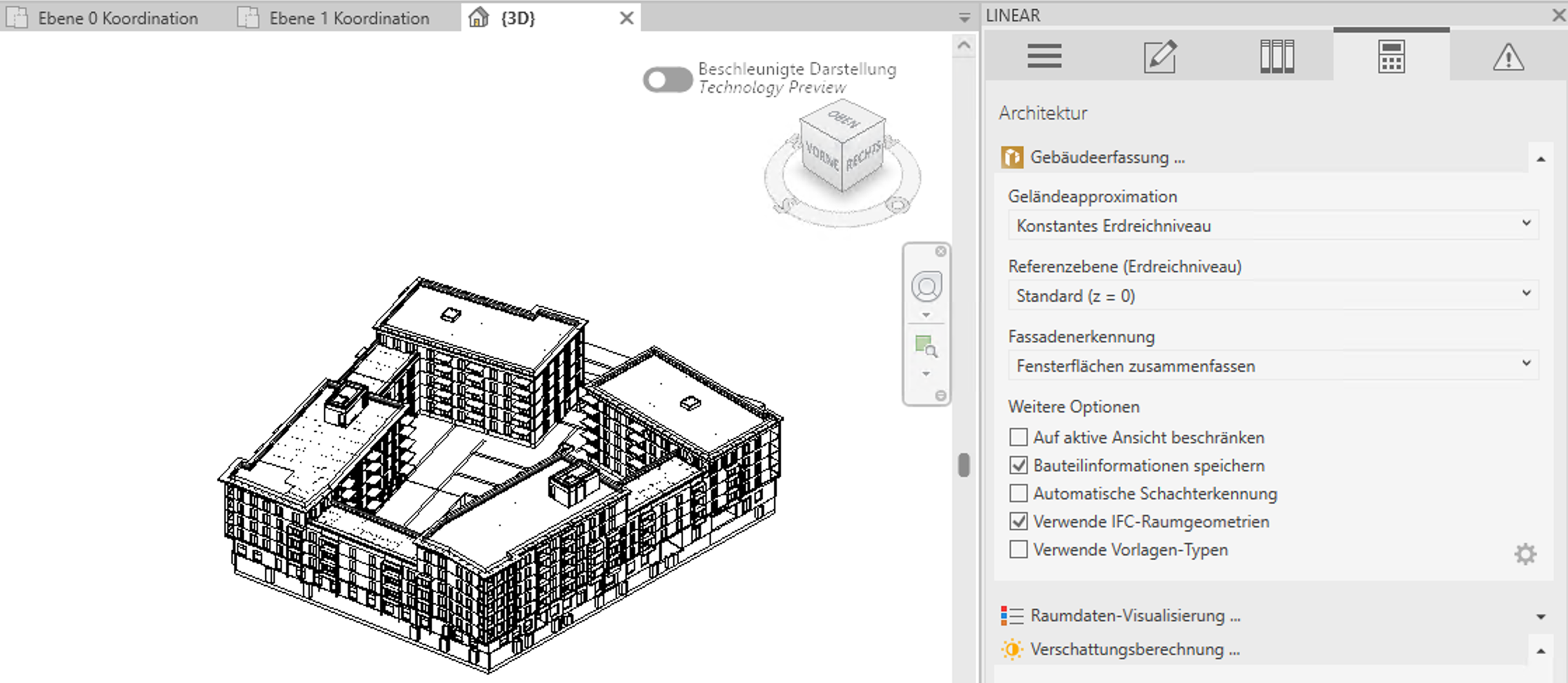

Mit LINEAR 26.1 können nun alternativ die vorhandenen IFC-Spaces direkt als Raumgrundlage verwendet werden.
Die Raumgeometrie wird dabei unmittelbar aus dem IFC-Modell übernommen – ganz ohne das manuelle Platzieren von MEP-Räumen im Revit-Modell.
Dadurch wird insbesondere die Gebäudeerfassung in OpenBIM-Projekten deutlich einfacher und robuster.
Die Vorteile im Projektalltag
Die neue Funktion bringt vor allem in IFC-basierten Projekten einige praktische Vorteile mit sich:
✔️ Keine manuelle Erstellung von MEP-Räumen
✔️ Schnellere Gebäudeerfassung
✔️ Robusterer Workflow bei unvollständigen Architekturmodellen
✔️ Bessere Nutzung vorhandener IFC-Daten
✔️ Weniger Vorbereitungsaufwand vor Berechnungen
Gerade in Projekten, in denen Architektur- und TGA-Planung softwareübergreifend zusammenarbeiten, kann dies den Aufwand bei der Modellvorbereitung spürbar reduzieren.
Klare Verbesserung in der Praxis

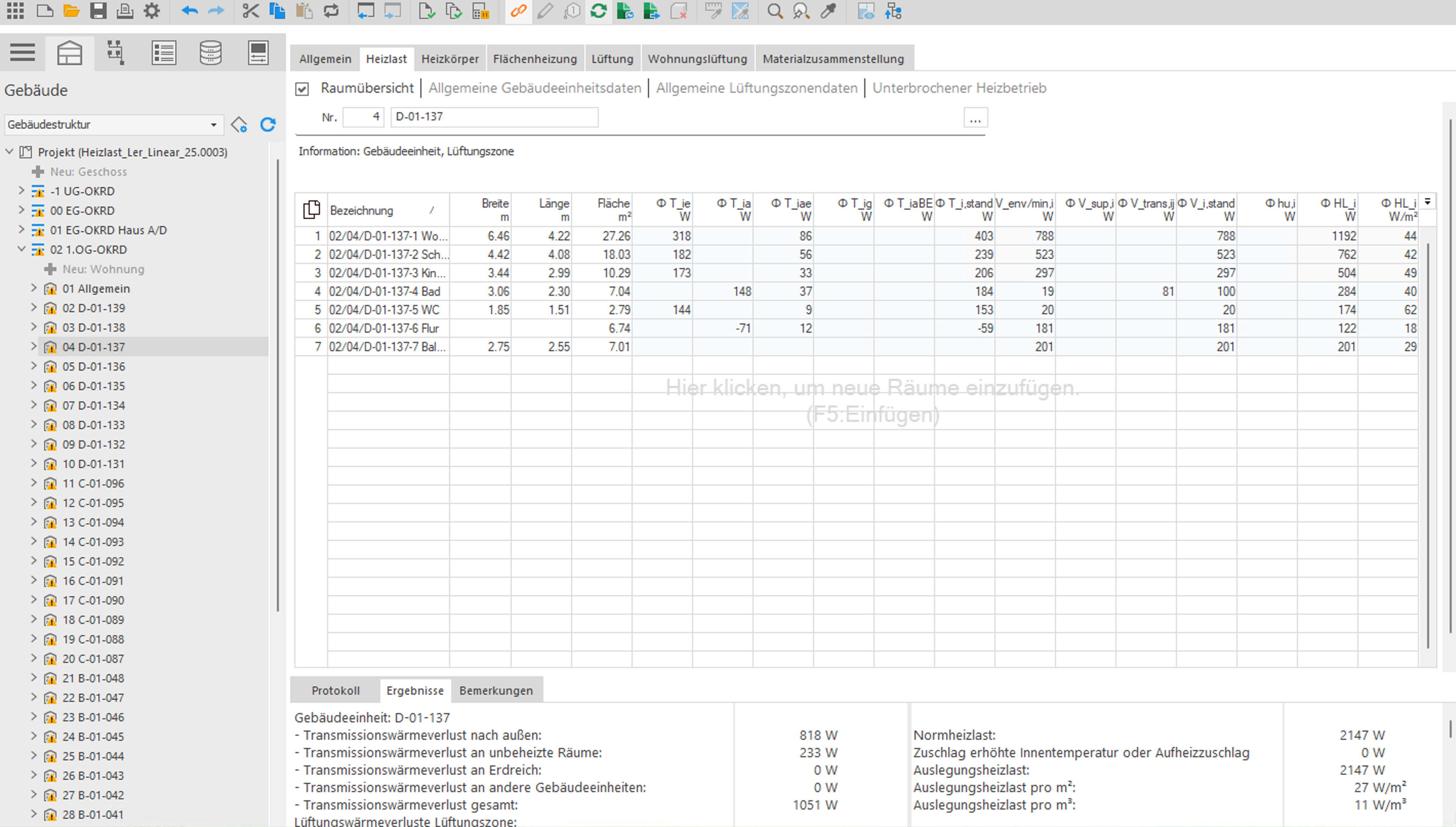

Auch wir hatten in der Vergangenheit häufig Probleme Architekturmodelle richtig und ohne viel Mehraufwand zu erfassen. Unvollständige Modelle führten zu ständiger Mehrarbeit beim Erstellen und Instandhalten von MEP-Räumen. Dies hat uns viele Stunden im Projekt gekostet, die wir gerne anderweitig genutzt hätten. Die direkte Nutzung der IFC Spaces bei der Gebäudeerfassung für die weiteren Berechnung erleichtert die Arbeit dabei deutlich und erspart viel Zeit.
Ein weiterer Schritt für OpenBIM
Mit dieser Erweiterung entwickelt LINEAR den OpenBIM-Workflow konsequent weiter. Statt Informationen doppelt und aufwendig im Modell anzulegen, können vorhandene IFC-Daten nun deutlich effizienter genutzt werden.
Gerade bei größeren Projekten mit mehreren Projektbeteiligten ist das ein sinnvoller Schritt hin zu schlankeren und konsistenteren Planungsprozessen.
