Produktivitätsboost für Revit-Nutzer - Teil 1: DiStem
DiStem 0.9.9 – Ein umfassendes Beta-Toolset für Revit
Revit-Anwender aufgepasst! In dieser Artikelreihe stellen wir euch eine Auswahl von kostenlosen und äußerst nützlichen Revit-Plugins vor, die eure Arbeitsweise erheblich verbessern können. Den Anfang macht das Toolset DiStem von DiRoots, welches sich noch in einer Art Beta-Phase befindet. Mit einer Vielzahl von Funktionen bietet DiStem Lösungen für die täglichen Herausforderungen in der Revit-Umgebung.

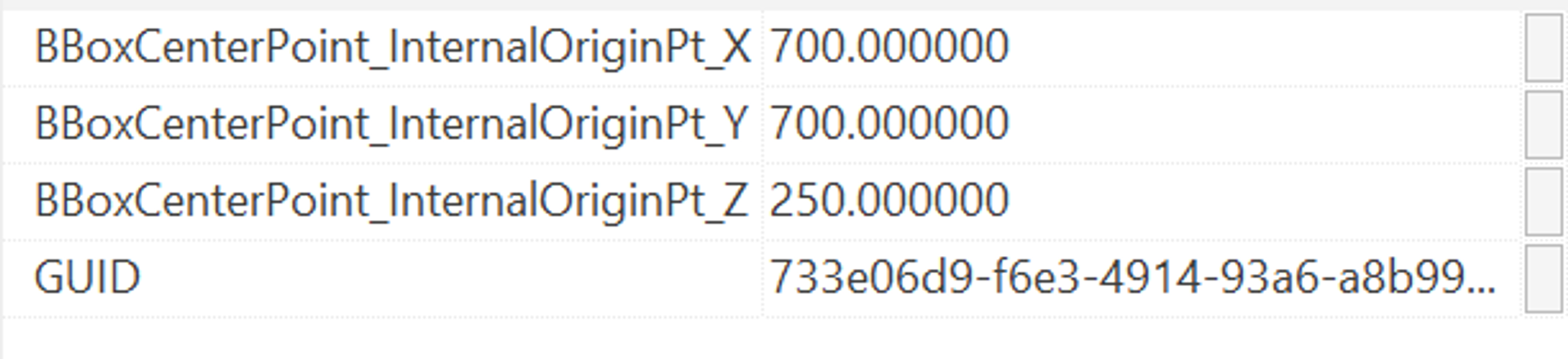

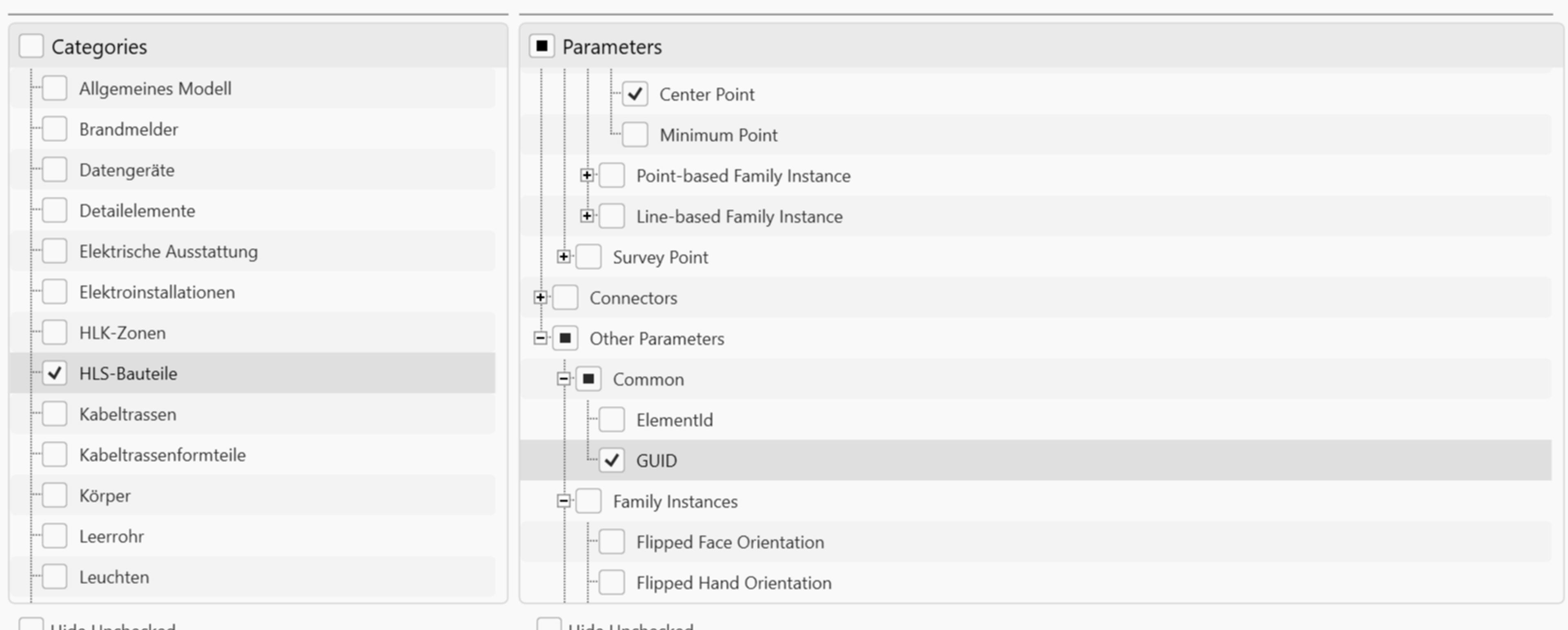

1. Extract & Map Parameters: Bauteile leichter identifizieren.
Das erste Tool von DiStem ist das "Extract & Map Parameters"-Tool. Dieses ermöglicht es, präzise Werte wie den Ort eines Elements nach X, Y, Z-Achsen bezogen auf den internen Ursprung, Projektbasispunkt und Vermessungspunkt aber auch z.B. die GUID des Elements zu ermitteln. Mit dieser Funktion behaltet ihr mühelos den Überblick über die räumliche Position eurer Elemente und erhaltet wichtige Identifikationsmerkmale.

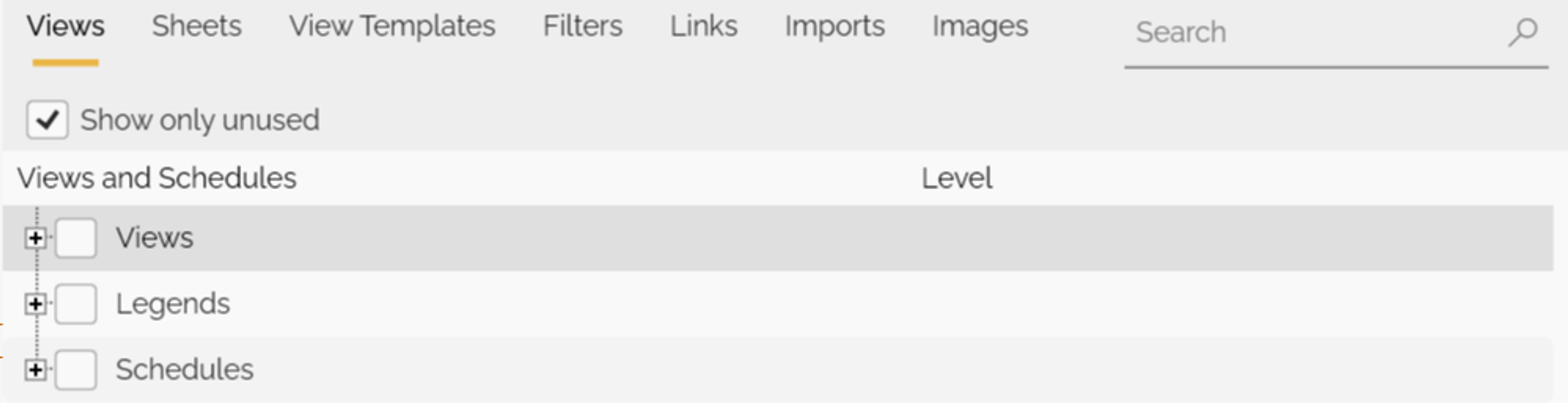

2. Clean Model: Effizientes Aufräumen eurer Revit-Modelle
Dieses Tool vereinfacht das Löschen von Views, Plänen, Ansichtsvorlagen, Filtern, Verknüpfungen und Bildern, indem es alle Elemente an einer zentralen Stelle sammelt. Dadurch könnt ihr eure Modelle schnell und effizient aufräumen, ohne mühsam durch verschiedene Registerkarten zu navigieren.
3. Delete Revision Clouds: Batch-Löschung von Änderungswolken
Für Anwender, die mit mehreren Plänen und zahlreichen Änderungswolken jonglieren, bietet DiStem eine Lösung: "Delete Revision Clouds". Dieses Tool ermöglicht das Stapellöschen von Änderungswolken, die nach View und Index aufgelistet sind. Eine zeitsparende Funktion, die die Verwaltung von Änderungswolken erheblich vereinfacht.
4. CAD Manager: Kontrolle über DWG-Layer und Farbüberschreibungen
Mit dem "CAD Manager" bietet DiStem eine präzise Sichtbarkeitssteuerung von Layern in DWG´s sowie farbliche Überschreibung. Die Handhabung ist deutlich benutzerfreundlicher als auf der Revit-Oberfläche, das Ausblenden und Einfärben funktioniert in Echtzeit. Beachtenswert ist jedoch, dass das Ausblenden bisher nur beim Einfügen der DWG funktioniert, nicht jedoch beim Verknüpfen.

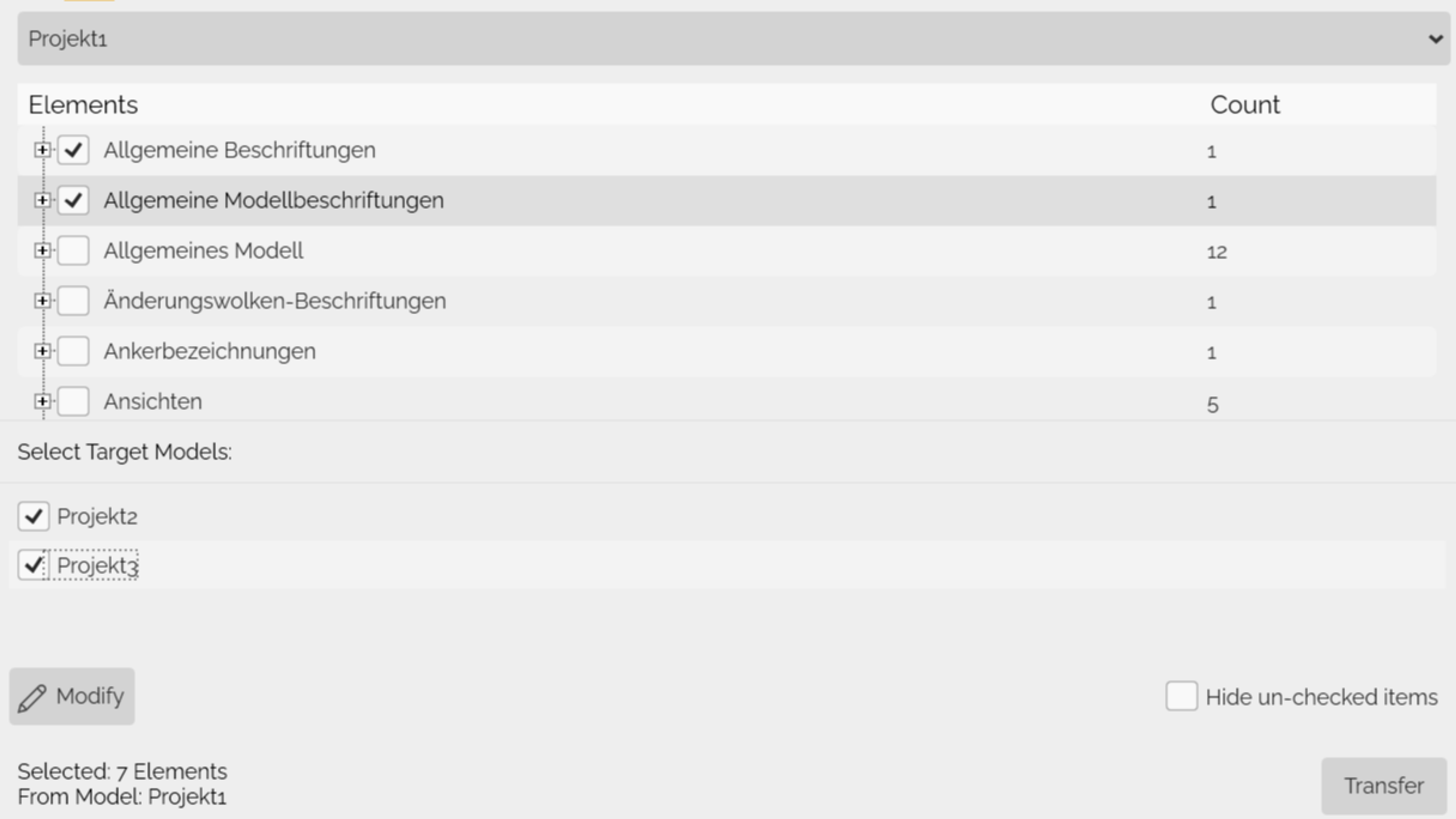

5. Project Standards: Übertragung von Standards zwischen Modellen
"Project Standards" erleichtert die Übertragung von Familien, Ansichten, Plänen und Bauteillisten von einem Revit-Modell in ein anderes oder sogar in mehrere Modelle. Diese Funktion ist besonders hilfreich, um einheitliche Standards in verschiedenen Projekten aufrechtzuerhalten.

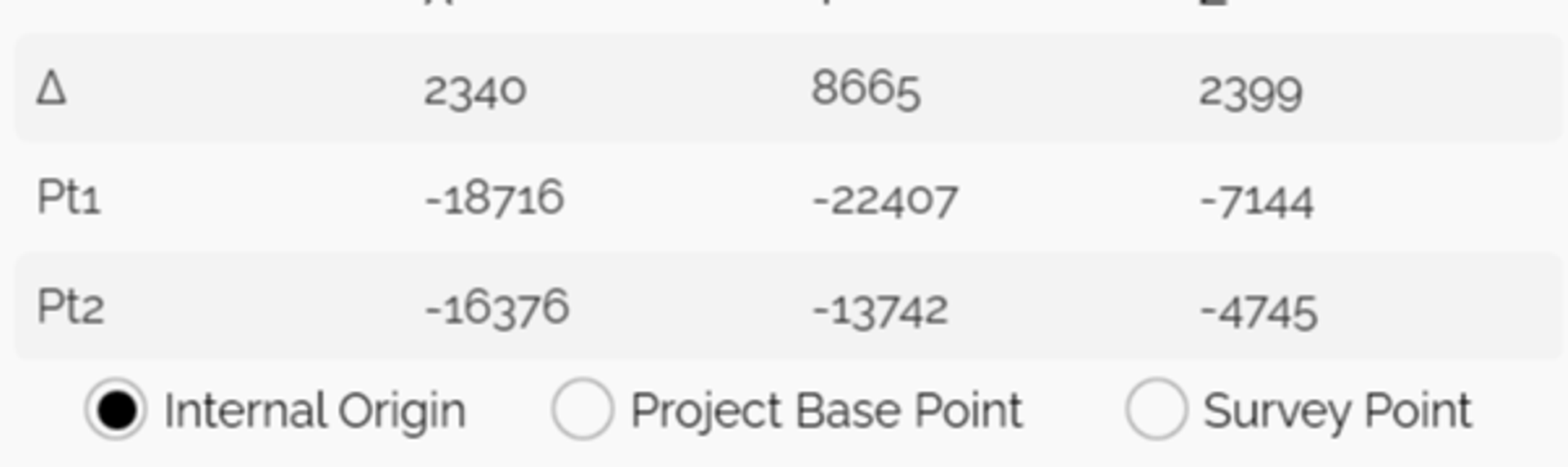

6. Measure 2D & 3D: Präzise Messungen mit Leichtigkeit
Das "Measure 2D & 3D"-Tool ermöglicht genaue Messungen zwischen zwei Punkten im 2D- und 3D-Raum. Es liefert neben der Entfernung zwischen Punkten auch deren Koordinaten, ähnlich, wie beim Tool „Extract & Map Parameters“.

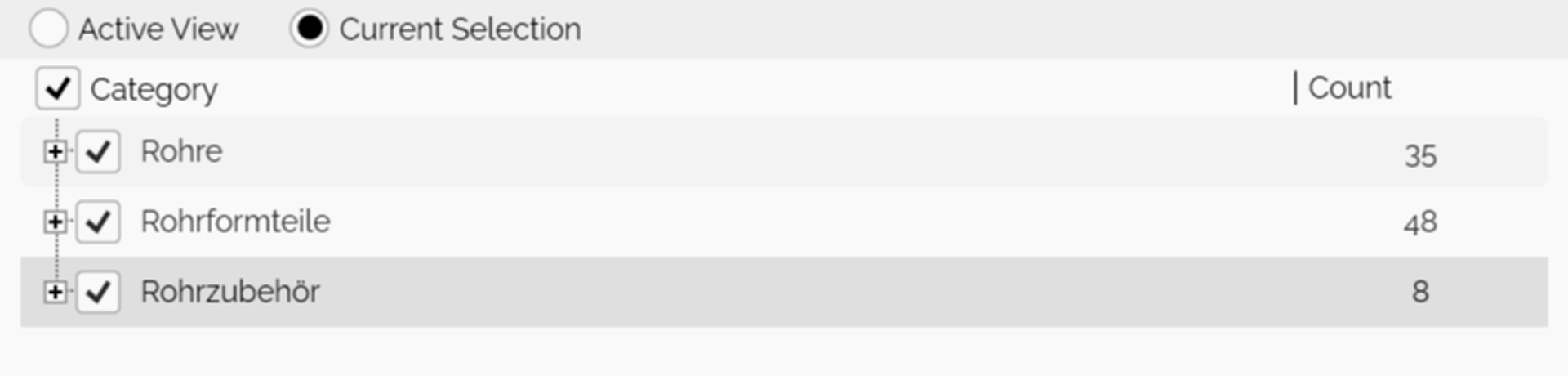

7. Export to glTF: Nahtlose Integration von 3D-Modellen
"Export to glTF" erleichtert das Exportieren von 3D-Modellen aus dem aktiven View oder der aktiven Auswahl. Bei beiden Funktionen ist es aber möglich noch weiter filtern:

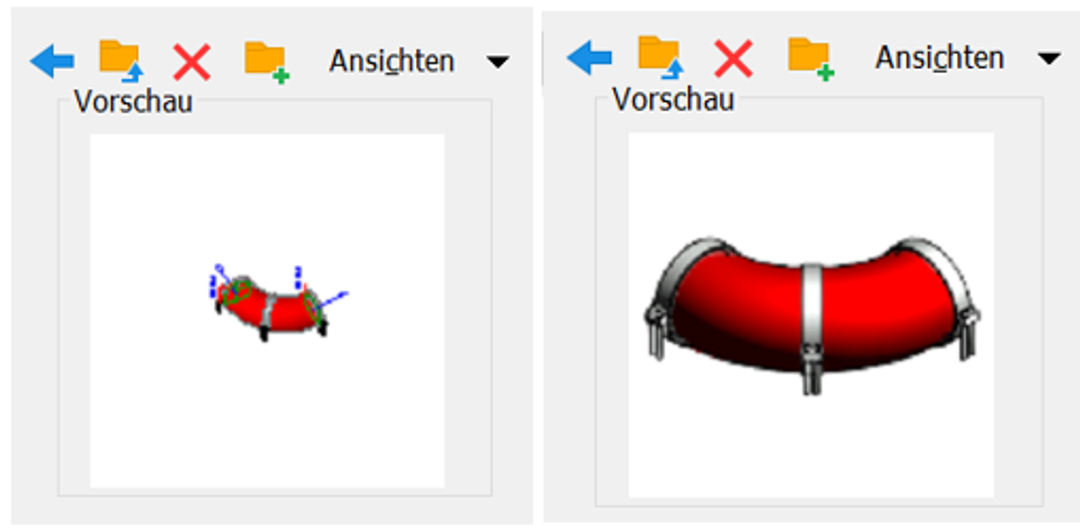

8. Family Thumbnail Update: Optimierte Vorschaubilder
DiStem bietet mit "Family Thumbnail Update" zwei wertvolle Funktionen. "Update Current" generiert verbesserte Vorschaubilder für Familien vor dem Laden, während "Update Batch" dasselbe für mehrere Familien aus einem gewünschten Ordner gleichzeitig ermöglicht.
Mit DiStem steht Revit-Anwendern ein leistungsstarkes Beta-Toolset zur Verfügung, das die tägliche Arbeit vereinfacht und effizienter gestaltet. Laut Diroots wird noch ein Tool für das Parameter Mapping folgen. Bleibt dran für weitere Artikel über kostenlose Revit-Plugins, die eure Produktivität steigern können!
