Automatische Plankopferstellung in Revit mit Dynamo
Automatische Plankopferstellung in Revit mit Dynamo
In größeren BIM-Projekten können schnell mehrere hundert Pläne entstehen. Neben der eigentlichen Planung nimmt dabei oft auch die Verwaltung der Planunterlagen viel Zeit in Anspruch. Besonders das Anlegen neuer Pläne und das Ausfüllen der Planköpfe ist eine wiederkehrende Aufgabe, die viel manuellen Aufwand verursacht und gleichzeitig fehleranfällig ist.

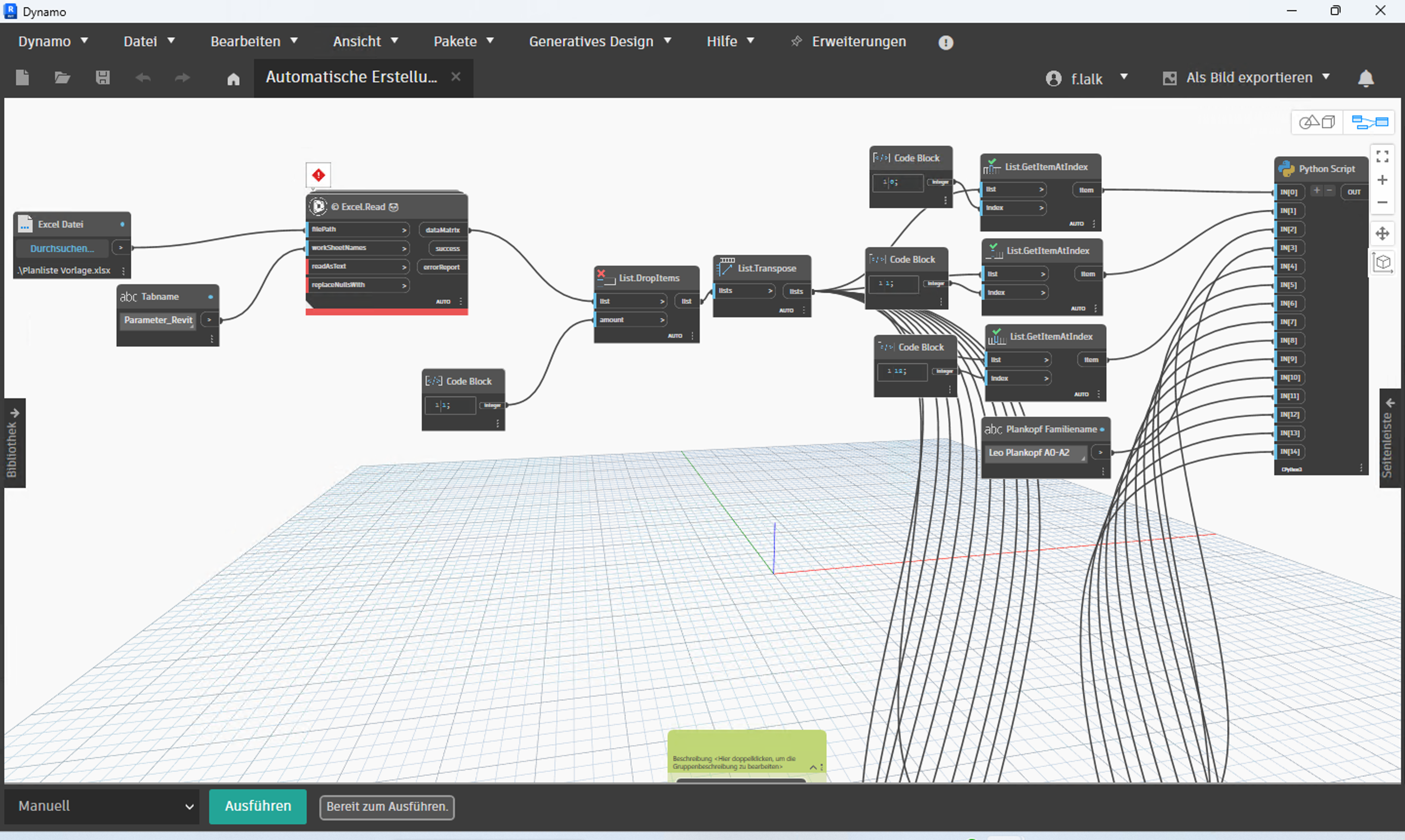

Um diesen Prozess zu vereinfachen, haben wir bei MEAC ein eigenes Dynamo-Skript entwickelt, das Pläne anhand einer Excel-Planliste automatisch in Revit erstellt.
Einmal pflegen – automatisch übernehmen

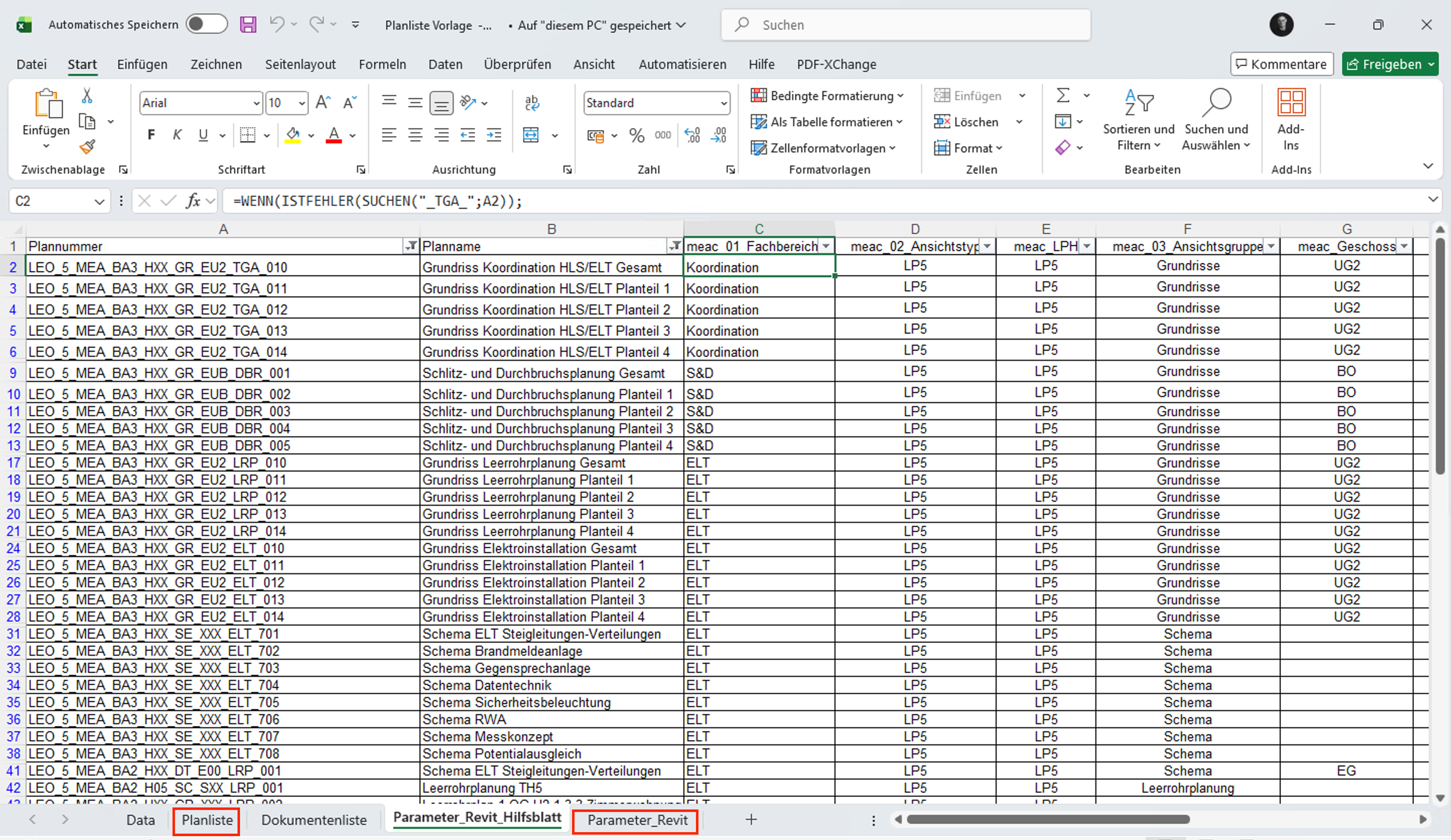

Die Grundlage bildet eine strukturierte Planliste in Excel. Dort werden alle relevanten Informationen wie beispielsweise
- Plannummer
- Planinhalt
- Format
- Maßstab
- Geschoss
- Fachbereich
- Index
zentral gepflegt. Das Dynamo-Skript liest diese Informationen anschließend direkt aus und erstellt die entsprechenden Pläne inklusive Plankopf in Revit.
Dadurch entfällt das manuelle Anlegen jedes einzelnen Plans sowie das Ausfüllen der zugehörigen Parameter.
Besonders hilfreich in großen Projekten
Der größte Mehrwert zeigt sich vor allem bei Projekten mit vielen Planunterlagen.
Anstatt jeden Plan einzeln anzulegen und sämtliche Informationen mehrfach einzutragen, genügt eine gepflegte Planliste. Änderungen lassen sich zentral verwalten und neue Pläne können innerhalb weniger Minuten automatisch erzeugt werden.
Neben der Zeitersparnis reduziert sich gleichzeitig das Risiko von Tippfehlern oder uneinheitlichen Planinformationen.
Strukturierte Projektorganisation
Ein weiterer Vorteil unseres Skripts ist die automatische Auswertung der Plannummer.

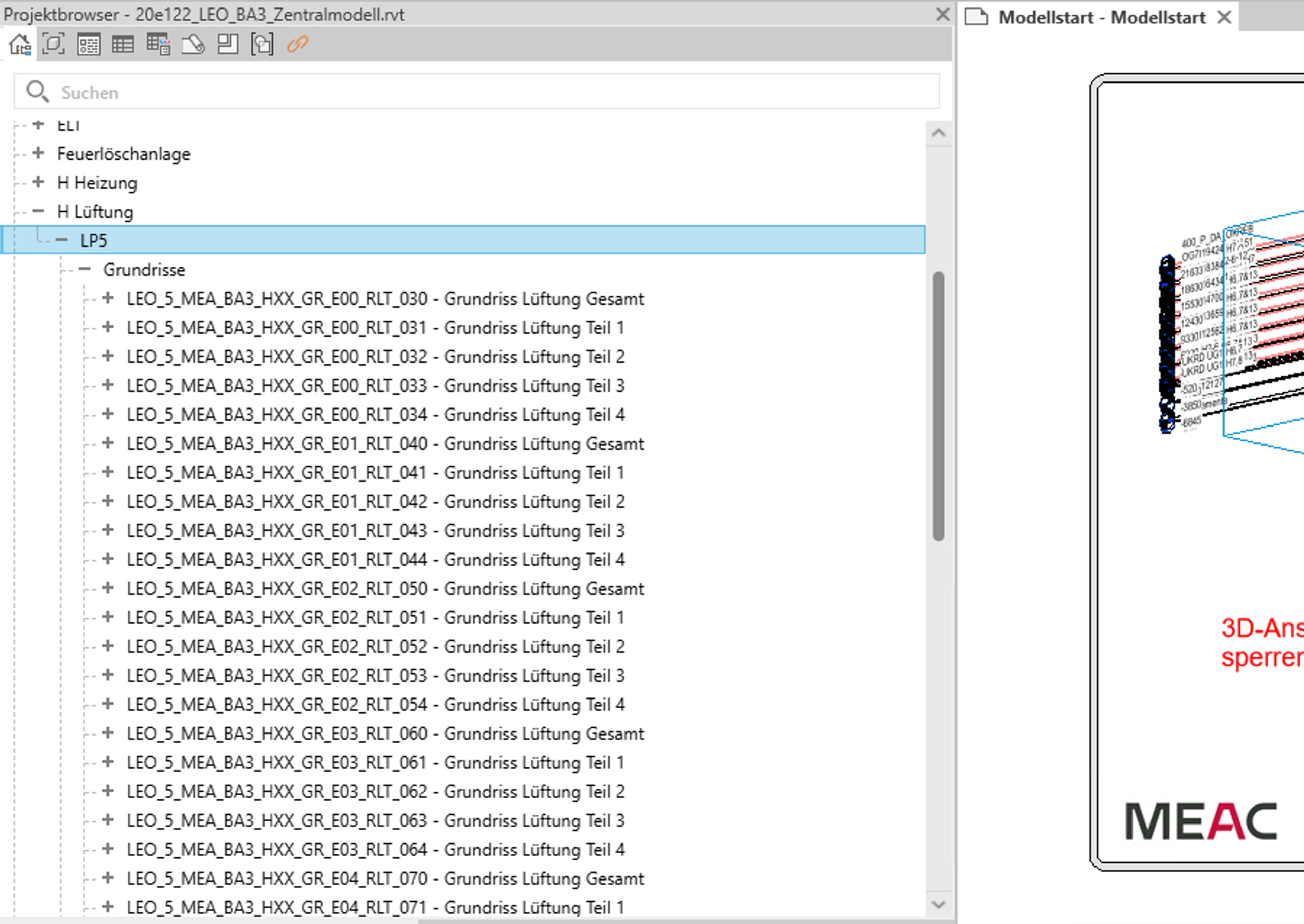

Anhand definierter Bestandteile der Plancodierung werden unter anderem Geschoss und Fachbereich erkannt. Dadurch können die Pläne direkt korrekt im Revit-Projektbrowser einsortiert werden, ohne dass eine nachträgliche Strukturierung erforderlich ist.
Die Planliste dient somit als zentrale Informationsquelle für die gesamte Planverwaltung.
Automatisierung als Unterstützung im Planungsalltag
Dynamo eignet sich hervorragend, um wiederkehrende Arbeitsabläufe zu automatisieren. Gerade Aufgaben, die keinen planerischen Mehrwert bieten, aber regelmäßig Zeit kosten, lassen sich so deutlich effizienter gestalten.
Unser Skript zur automatischen Plankopferstellung ist dafür ein gutes Beispiel: Die eigentliche Planung bleibt selbstverständlich Aufgabe des Planers – die administrative Arbeit übernimmt dagegen die Automatisierung.
Fazit
Gerade bei größeren Projekten können kleine Automatisierungen einen großen Unterschied machen. Werden Informationen nur einmal zentral gepflegt und anschließend automatisch übernommen, spart das nicht nur Zeit, sondern sorgt gleichzeitig für konsistente und fehlerfreie Planunterlagen.
Unser Dynamo-Skript zeigt, wie sich mit vergleichsweise einfachen Mitteln wiederkehrende Routineaufgaben im Planungsalltag deutlich effizienter gestalten lassen.
